Ячейка
Генератор требуемой производительности под выбранный двигатель.
ТЕХНОЛОГИЯГенерация, управление
Генерация, управление
и контролируемая подача
Система работает совместно с существующим двигателем внутреннего сгорания. Конфигурация определяется под конкретный объект.
ПРИНЦИП РАБОТЫ
Газ создаётся непосредственно в процессе работы
Водородная ячейка генерирует водородно-кислородную смесь. Блок управления регулирует производительность, а подготовленный поток подаётся к воздухозаборной системе двигателя.
Архитектура не предполагает перевозку большого запаса произведённого газа. Проектирование включает электропитание, контроль параметров, пламегасители и температурный контроль.
АРХИТЕКТУРА
Четыре функциональных контура
Электропитание
Согласованная силовая часть и рабочие режимы.
Автоматика
ШИМ-контроллер, измерители и панель оператора.
Защита
Контроль температуры, пламегасители и регламент монтажа.

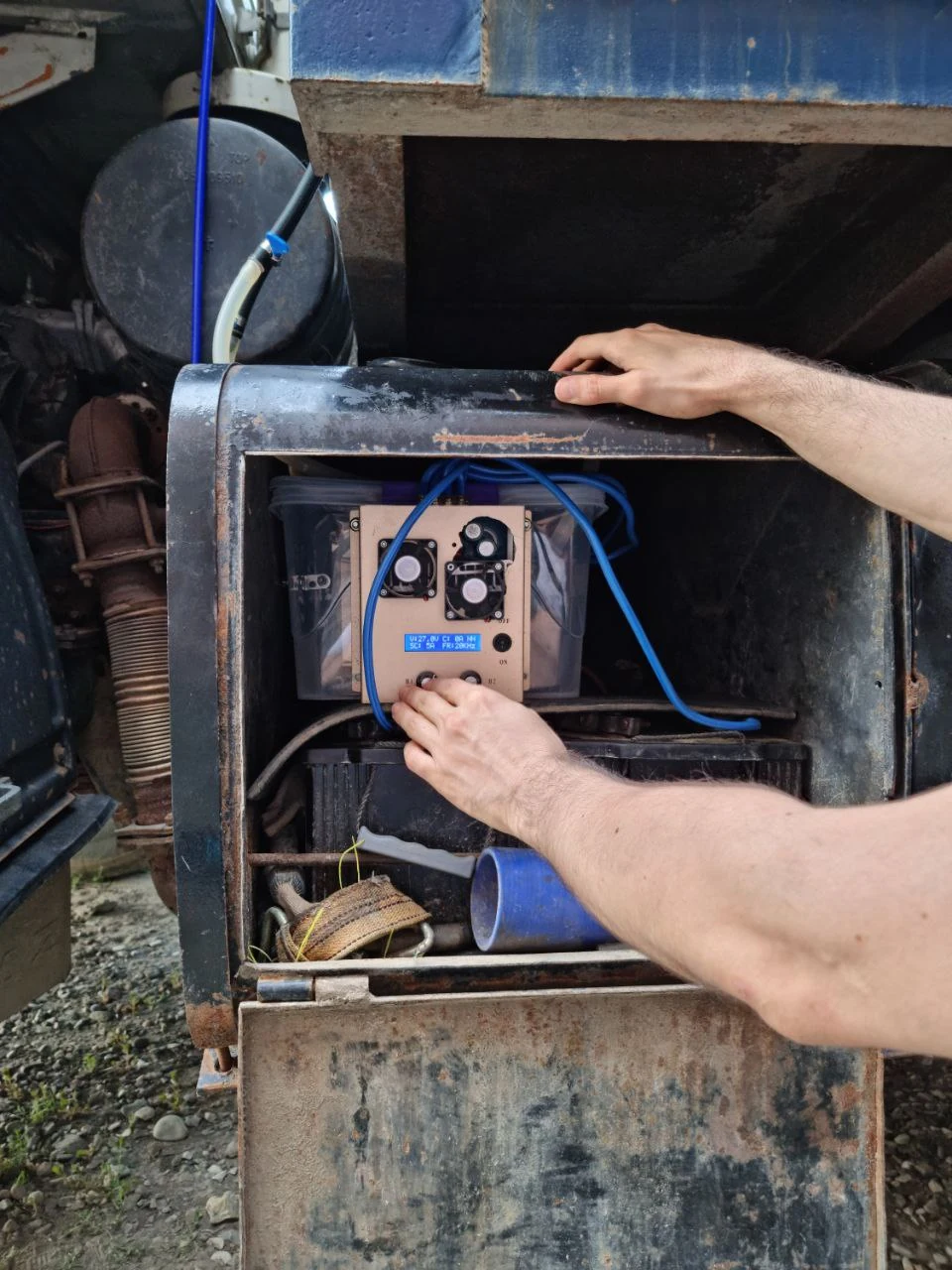

ОБОРУДОВАНИЕОт ячейки до
От ячейки до
панели управления

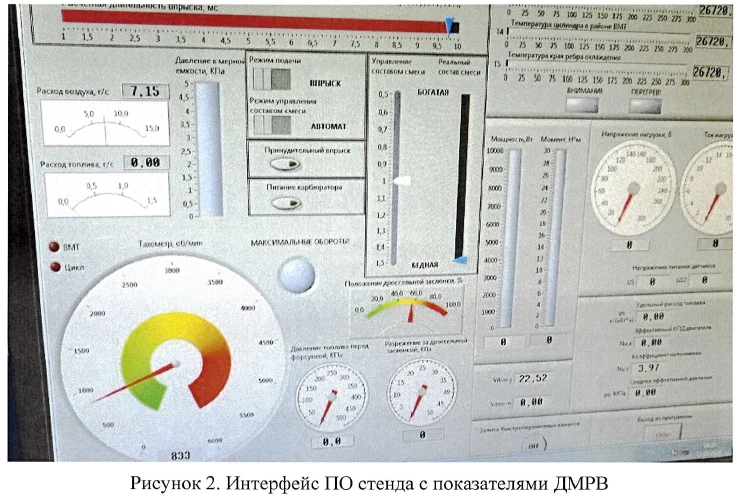

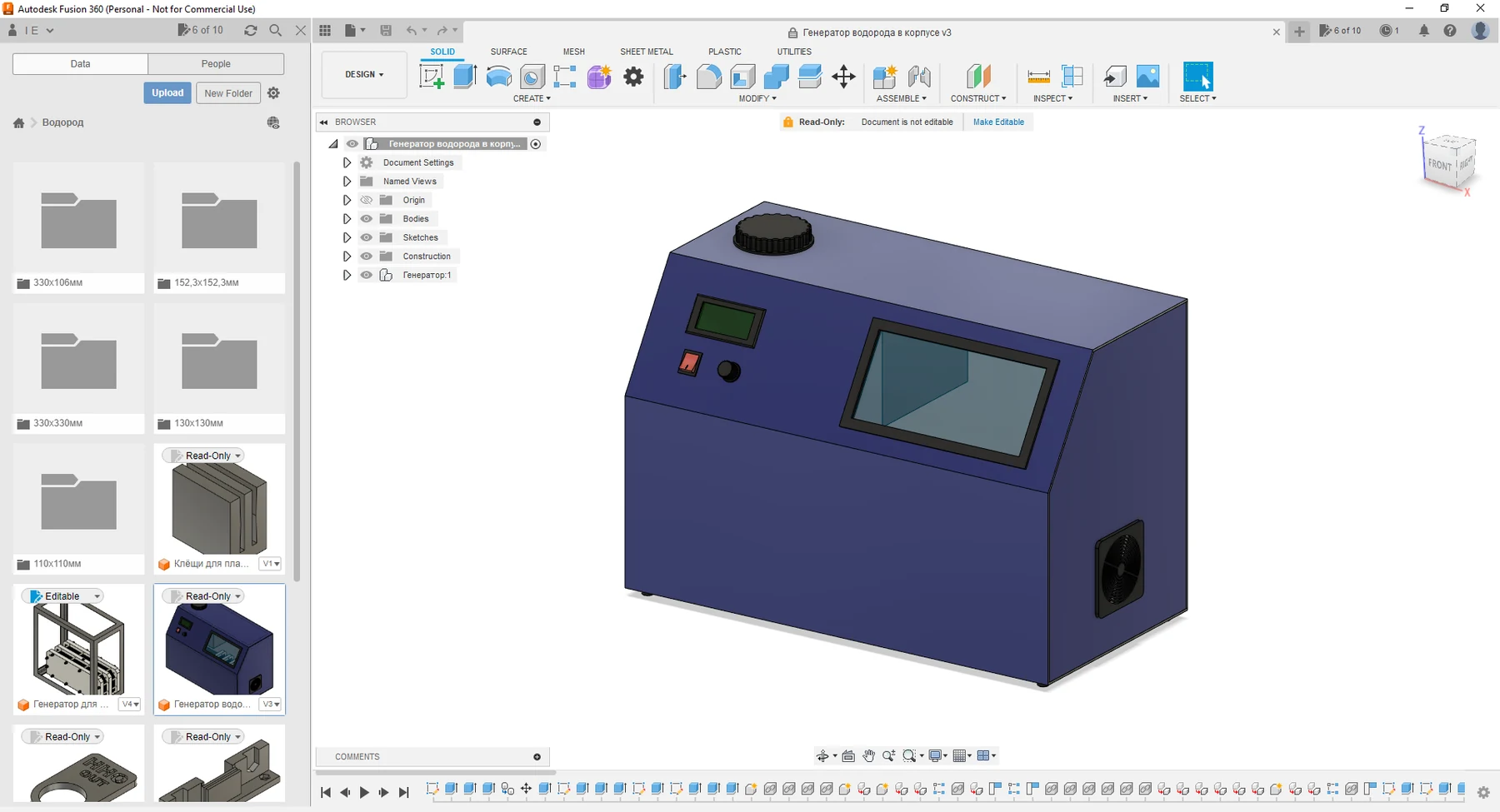

Реальные образцы, узлы и инструменты измерения из материалов проекта.
ТЕХНИЧЕСКИЙ ЗАДЕЛ
Разработанные типоразмеры
Характеристики приведены по презентационным материалам и требуют финальной сверки с актуальной версией оборудования.

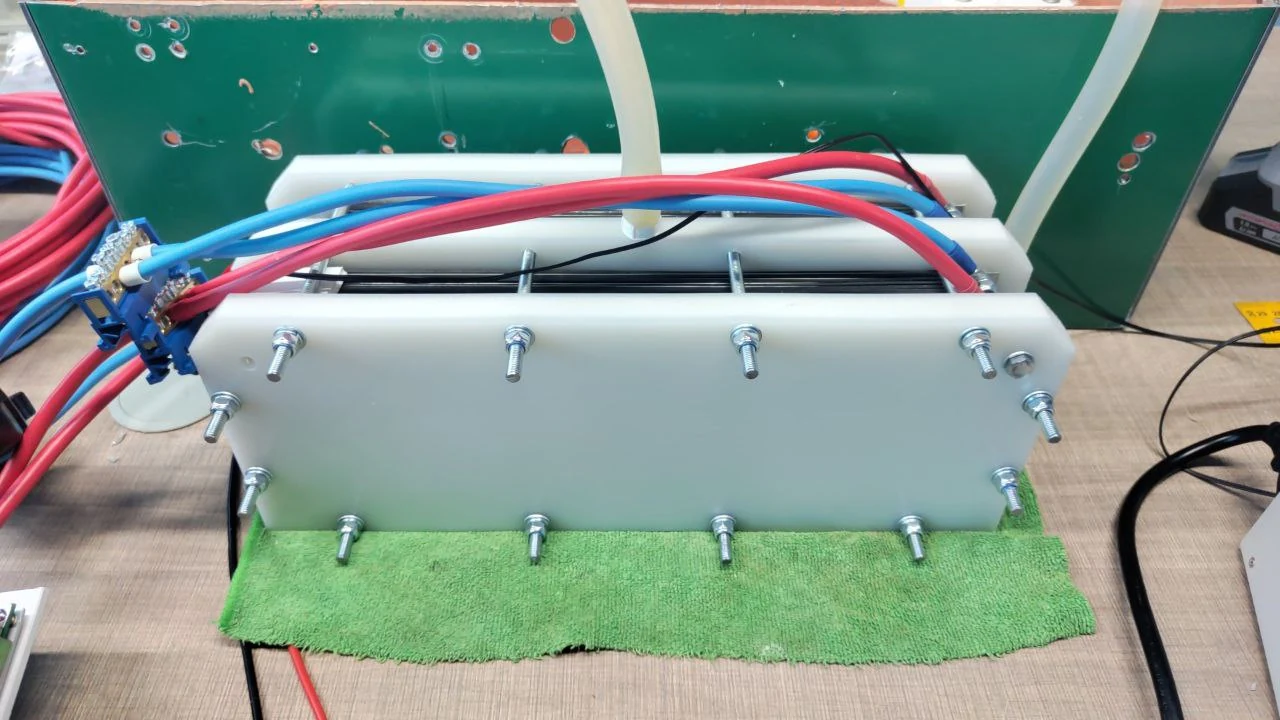

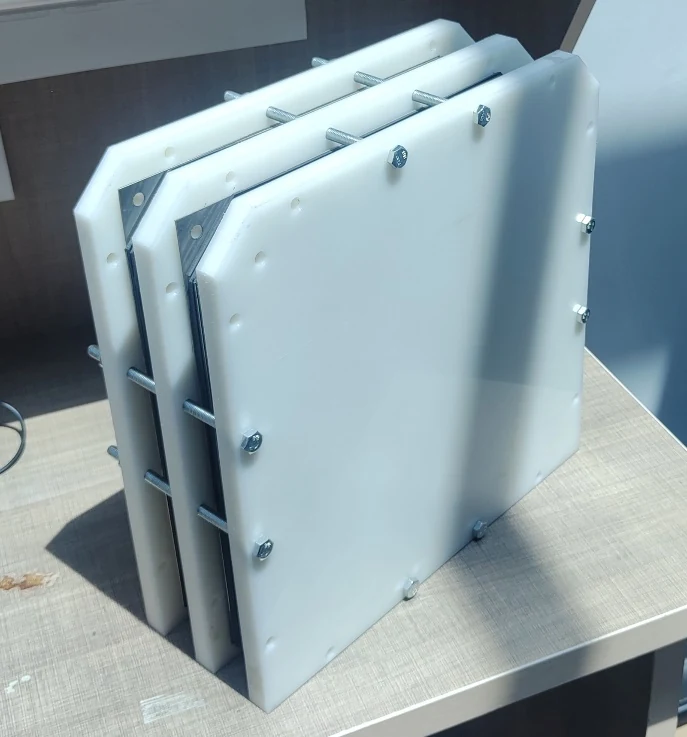

Водородная ячейка
- Рабочее напряжение
- 28 В
- Рабочий ток, макс.
- 150 А
- Мощность, макс.
- 4 200 Вт
- Заявленная производительность
- до 15 л/мин
Компактная ячейка
- Рабочее напряжение
- 28 В
- Рабочий ток, макс.
- 45 А
- Мощность, макс.
- 1 260 Вт
- Заявленная производительность
- до 5,5 л/мин
Малая ячейка
- Рабочее напряжение
- 12 / 24 В
- Рабочий ток, макс.
- 60 / 30 А
- Мощность, макс.
- 720 Вт
- Заявленная производительность
- до 3,8 л/мин

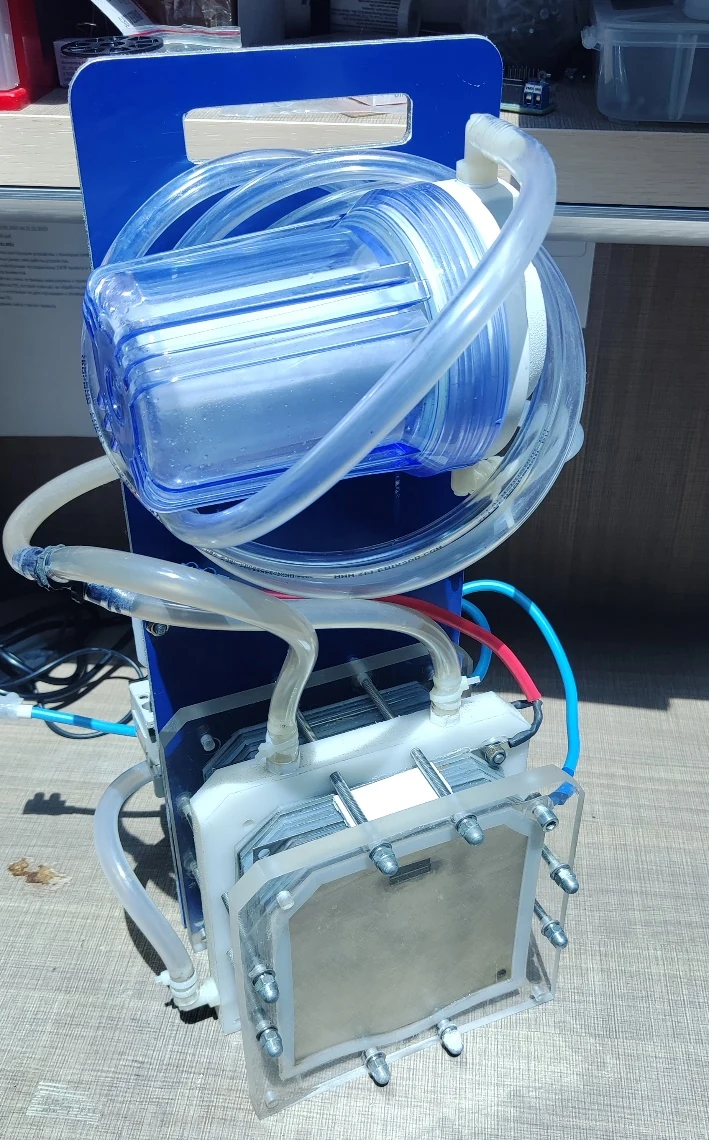

Генератор высокой мощности
- Питание
- 220 В
- Мощность, макс.
- 2 200 Вт
- Заявленная производительность
- до 8 л/мин
- Контроль
- U / I / t°
БЕЗОПАСНОСТЬ
Конфигурация под конкретный объект
Система проектируется с учётом генерации и подачи газа без хранения значительного запаса смеси. В конструкции применяются элементы контроля и защиты.
Требования по сертификации, допуску и внесению изменений проверяются отдельно для каждого применения.
Обсудить техническую задачу
